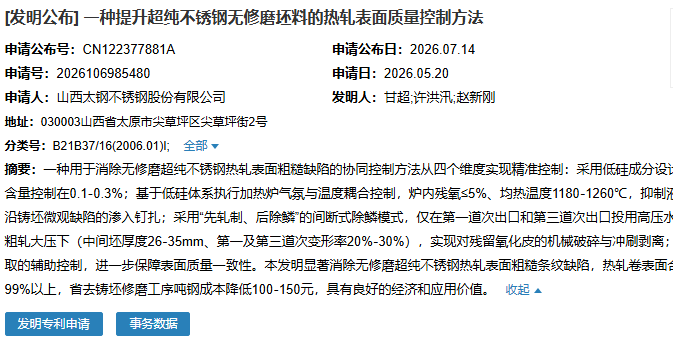

2026年7月14日，山西太钢不锈钢股份有限公司成功申请一项名为“一种提升超纯不锈钢无修磨坯料的热轧表面质量控制方法”专利，申请公布号为CN122377881A，申请日期为2026年5月20日。

据摘要显示，一种用于消除无修磨超纯不锈钢热轧表面粗糙缺陷的协同控制方法从四个维度实现精准控制：采用低硅成分设计，将钢中Si含量控制在0.1-0.3%；基于低硅体系执行加热炉气氛与温度耦合控制，炉内残氧≤5%、均热温度1180-1260℃，抑制液态Fe2SiO4沿铸坯微观缺陷的渗入钉扎；采用“先轧制、后除鳞”的间断式除鳞模式，仅在第一道次出口和第三道次出口投用高压水除鳞，配合粗轧大压下（中间坯厚度26-35mm、第一及第三道次变形率20%-30%），实现对残留氧化皮的机械破碎与冲刷剥离；采用空冷卷取的辅助控制，进一步保障表面质量一致性。

该发明显著消除无修磨超纯不锈钢热轧表面粗糙条纹缺陷，热轧卷表面合格率提升至99%以上，省去铸坯修磨工序吨钢成本降低100-150元，具有良好的经济和应用价值。（来源：国家知识产权局）
